智能高低压【电缆识别仪】使用操作方法
| 作者：陕西意联电气 | 标签： 电缆识别仪

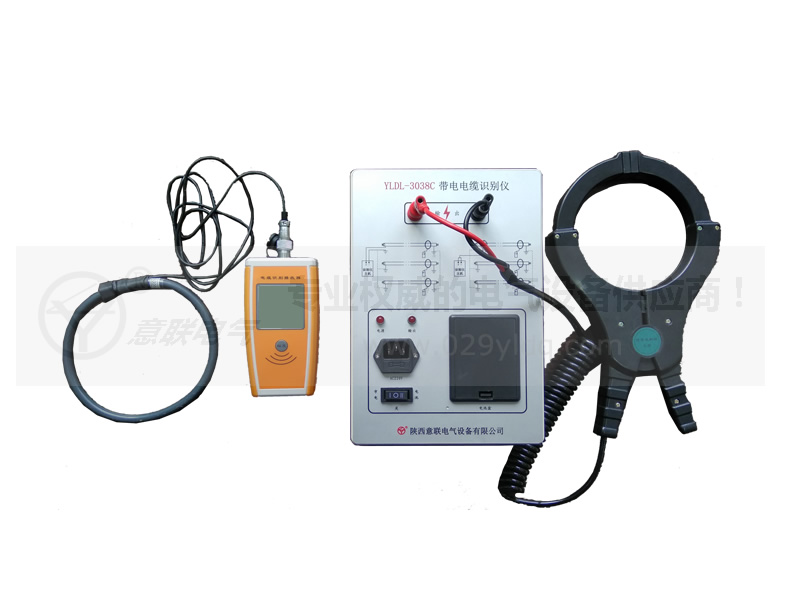

智能高低压电缆识别仪使用操作方法：
a．为保证仪器及人身安全，加电之前必须将发射机面板右下侧的保护接地柱可靠地用地线接到系统地上（或电源线的零线上）。
b．将被识别电缆始端的接地线与系统地断开，并在终端将其中的芯线接地。
c．将发射机面板上的输出红接线柱（＋）接至被识别电缆的芯线（或电缆的地线）。输出接线柱的黑柱（－）接系统地，输出调节旋钮左旋至zui小位。
d．将识别仪发射机的“⊥”保护接地柱必须接到系统地上，也可以接到电源的零线上（否则仪器不能正常启动）。
e．将发射机的电源线插入电源插座。此时如果听到发射机箱内发出“卡嗒”一声响，且面板上的“错相指示”灯不亮，表示电源相序正确，便可接通电源开关。如电源线插入电源插座后“错相指示”灯不断闪亮，也未听到机内继电器发出的“卡嗒”声，说明输入电源错相，此时无法启动电源开关。应将电源插头拔出旋转180°再插入，接着听得“卡嗒”一声，同时面板上“错相指示”灯灭，即可接通电源开关。
f．接通发射机的电源后，逐渐右旋（顺时针）“输出调节”旋钮，观察电压表指示。一般情况下，表针摆动满度的1/2－1/3即可（电压表指示是摆动的）。根据个人习惯，可以按“频率转换”键，改变输出信号的脉动频率（重复频率）。此脉动频率的变化由电流表监看。
g．待接收机电流表归到零位后（此过程约需半分钟），将识别仪接收机的卡钳卡在被识别电缆的地线（或芯线）的联线，调节“灵敏度”旋钮，应观察到电流表指针呈与发射机电表指针规律性一致的周期性摆动。说明识别系统正常。此时可携接收机至测试现场。
h．在测试现场，用接收机卡钳逐条卡住电缆束中的各条电缆。当卡住某条电缆、接收机电流表呈周期性摆动，此电缆即为要寻找的电缆。而卡及别的电缆，电流表无反应，或指针摆动极小。
i．有时，在现场出现接收机相邻数条电缆上均有信号摆动，但其中一条摆幅zui大。此时可将接收机靠在摆幅较小电缆上，调节接收机灵敏度旋钮使其摆动不明显。如此多次调节，直至只有一条电缆上电流表有摆动。此电缆即为加了信号的要识别的电缆。
g．识别工作完成后，如果对该电缆实施锯断、连接工艺。以防万一，在动锯之前zui好用一铁钉钉入该电缆，证明该电缆确认不带电时方可施工。
智能高低压电缆识别仪注意事项：
a．每次启动发射机之前。必须将发射机的“输出调节”旋钮左旋至零位。
b．保证人身安全及仪器安全，启动发射机电源之前，必须保证“保护接地柱”可靠接到系统地上。
c．仪器发生故障，应请专业维修人员检修，或送厂家返修，以防故障扩大。
d．有的供电系统各级变电站均装有漏电保护装置。在此情况下，本识别仪将无法接入电缆源（现象为一接上电源插头，漏电保护即刻动作，切断系统电源）。为使仪器在此条件下也能正常工作，须使用220V/220V电源隔离变压器（>500W）,或配用本厂生产的电源适配器。或暂时断开漏电保护装置，待电缆识别工作完成后再行恢复漏电保护功能。
