电缆故障检测仪hp-a10型号原理
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
Ａ、电缆故障检测仪hp-a10产品介绍：

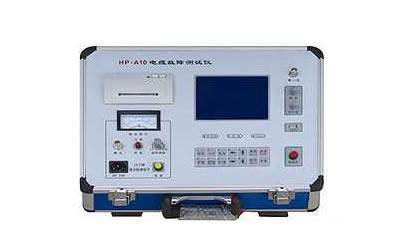

电缆故障检测仪hp-a10是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性，用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。
整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及铁路、机场信号控制电缆、和路灯电缆故障的准确测试。
Ｂ、电缆故障检测仪hp-a10产品特性：
◆ 采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
◆ 采用12.1英寸大屏幕系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代，并配有电缆故障测试软件和电缆资料管理软件。
◆ 采用新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择低6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
◆ 软件实现故障自动搜索，距离自动显示，双游标移动可准确到0.15米，波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。
◆ 支持新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
◆ 20G内存多类现场波形和现场实物接线图，轻轻一点即可使用，电缆资料管理软件可做完善的电缆档案管理，为电缆的维护工作和准确定位提供参考和帮助。
◆ 关键的准确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
◆ 新研制智能组合式采样器，取代了烦琐的现场接线，具有波形直观，容易分析，与高压完全隔离，对主机、操作人员非常安全的特点。
◆ 高压放电部分三种可供用户选择，新HP-G35高频高压电源8.4kg替换65kg试验变压器和操作箱。
Ｃ、电缆故障检测仪hp-a10测试指标：
a、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
b、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
c、可测量长度已知的任何电缆中电波传播的速度。
d、可测试电缆走向及埋设深度。
显示方式：12.1英寸工业级液晶屏（XP操作平台）
存储方式：固定移动两方式20G/2G
测试方法：低压脉冲法、冲闪电流法、直闪电流法
操作方式：触控鼠标操作
测试距离：不小于40km
短测试距离（盲区）：5-10米
准确定点误差：±0.2m
测试误差：系统误差小于±1%
分辨率：V/50m；
V为传波速度m/μs；
软件游标0.15米�！�
仪器采样频率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W
待机时间：可连续使用4小时左右。
管 理：电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案：包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
信号频率：15KHz正弦波 输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率) 震荡方式：断续
主机重量：9.8kg 环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm 相对湿度：RH≤85%（25℃）
Ｄ、
电缆故障检测仪hp-a10配套表：
HP-A10电缆故障测试仪配套表一
名称及型号 单位 数量 备注
HP-A10电缆测试仪主机 台 1 12.1英寸液晶屏
HP-C10路径信号产生器 台 1
HP-C10声磁数显同步定点仪 台 1
高压试验操作箱 台 1 3KVA/50KV
交直流高压试验变压器 台 1 3KVA/50KV
脉冲电容器 台 1 2微发/35KV
声测探头 只 1 含Q9头连接线1根
同步接收天线 根 1
耳机 副 1
充电器 只 1
高压放电球部件 个 1
电流取样器 只 1
高压连接线 套 1
放电棒 根 1
测试夹子线 根 1 含路径仪测试线
电源线 根 1
资料 套 1 （说明书，合格证，保修卡）
附：附件及高压部分：
电缆故障测试高压冲击放电部分 缆故障测试声磁同步（含交直流试验变压器一台， 操作箱一台，脉冲电容一台） 定点仪及附件
电缆故障检测仪hp-a10配套表FG
名称及型号 单位 数量 备注
HP-A10电缆测试仪主机 台 1 12.1英寸液晶屏
HP-C10路径信号产生器 台 1
HP-C10声磁数显同步定点仪 台 1
HP-G35高频高压发生器 台 1
脉冲电容器 台 1 2微发/35KV
声测探头 只 1 含Q9头连接线1根
同步接收天线 根 1
耳机 副 1
充电器 只 1
高压放电球部件 个 1
电流取样器 只 1
高压连接线 套 1
放电棒 根 1
测试夹子线 根 1 含路径仪测试线
电源线 根 1
资料 套 1 （说明书，合格证，保修卡）
附：附件及高压部分：
电缆故障测试高压冲击放电部分 电缆故障测试声磁同步
（含电缆测试专用高频高压发生器一台， 脉冲电容一台） 定点仪及附件
Ｅ、HP-G35电缆测试专用高频高压发生器的优点：
HP-G35电缆测试专用高频高压发生器是我公司在长期从事电缆故障测试研究方面新开发的创新型换代产品。满足《中华人民共和果电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验，是工频高压电源的换代产品。
本机采用开关电源原理，重量轻，输出电压高是它的大特点，整台仪器约8.4公斤，大大提高了现场使用的便携性，告别了现场繁重的移动。特别是对于电缆故障测试及准确定点时提供了高压电源，替代了需要用65余公斤的试验变压器和操作箱，同时也解决了测试电缆时烦琐的现场接线。在电缆故障测试方面能如此高频率输出35KV的高电压。
测试功能
a.可用于做35KV及以下的直流耐压试验，外加电容器后可作储能冲击放电试验。
b.有电压调节及自动稳压功能。
c.具有开路、短路自动�；すδ�。
d.输出电压值用液晶数字表直接显示。
产品特点
a． 功能完善可靠，箱体采用采用绝缘材料，操作非常安全。
b． 体积小（360×280×250mm3），重量轻（8.4kg）。
c． 可连续工作4小时。
技术参数
高工作电压：≮35KV 大工作电流 ：≮30mA
显示电压值误差：＜±2% 放 电 能 量：≮2450J/3.5S
小放电周期：3.2秒 大 功 耗：＜1.5KVA
工作环境：输入电流 ：220V±10% 50Hz±2Hz
工作湿度（相对）：≤80%
工作温度 ：-10℃－50℃
海拔高度：1000米以下
