电缆故障测试仪低压脉冲法定位步骤
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
A
、电缆故障测试仪定位方法有多种，其中低压脉冲定位测试法使用范围更为广泛，可独立测试低阻障碍、断线障碍、电缆线全长等等。
电缆故障测试仪低压脉冲法定位步骤如下：
a.接线。用低压脉冲测试线的两个线夹，夹住电缆的相线和金属护层。
b.选择量程。量程即为测试范围，根据电缆全长选择量程，初次测量可选择较大量程，观察变化，逐渐缩小范围。
c.设定波速。行波的波速度主要由电缆的绝缘材料决定，而与电缆芯线的金属类型(铜或者铝)即直径无关。常用的交联聚乙烯电缆的波速为170-172m/μs，油浸纸绝缘电缆的波速为160m/μs�！ �
d.调整增益。按测试键，观察波形并且调整增益旋钮，使得发射脉冲足够大而且不失真�！�
e.光标定位。旋转光标旋钮移动光标，将虚光标移动到反射脉冲的起始处，显示的距离即为故障(或全长)的距离
Ｂ、低压脉冲法测试对象
低压脉冲测试法适用于测试电缆的开路、短路故障及电缆全长和电波的传输速度。凡是电缆的相间或相对地绝缘电阻下降至该电缆特性阻抗，甚至直流电阻为零的故障均为低阻或短路故障。凡是电缆绝缘电阻无穷大到虽与正常电缆的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。
Ｃ、低压脉冲法操作步骤
a、屏幕显示“开机状态标志”时。
b、按任意一个数字键，使仪器处于“工作种类选择”状态（具体操作见*章“功能键介绍”），然后按“1”键，仪器便工作在低压脉冲测试状态。
c、脉冲宽度选择。脉冲宽度预置“0.2μs”时可测短于1000米的电缆,脉冲宽度预置“2μs”时，电缆测试长度则能达到10多公里。
d、按“采样”键，根据采样波形调节振幅和移位旋钮，使波形幅度处于合适位置（即无限幅）。
e、介质选择。按 “介质”键， 根据实际电缆进行介质选择。仪器预置了四种常用电力电缆的传播速度和一个“自选速度”。每按一次该键，屏幕上方循环转换一次介质：“油浸纸：160m/μs；不滴流160 m/μs；交联172 m/μs；聚氯184 m/μs；自选速度”。当实际电缆不属于上述四种常用电力电缆时，则可置“自选速度”位，此时，可通过多功能数字键输入被测电缆的传播速度。
f、电缆故障测试仪采样频率选择，屏幕上方显示的频率“40MHZ”字样，表示仪器高速转换器的采样频率为40MHZ，仪器预置有40MHZ、、20MHZ、、10MHZ和5MHZ四种采样频率，测试电缆时，可根据被测电缆故障点到测试端的距离来选择。若电缆长度（或故障点）在几十米到1000米范围内，可选用40MHz采样频率；在1000米到2500米范围内，可选用20MHz采样频率；在2500米到3500米范围内可选用10MHz采样频率；若电缆特长或故障距离较远时，则选用5MHz采样频率。

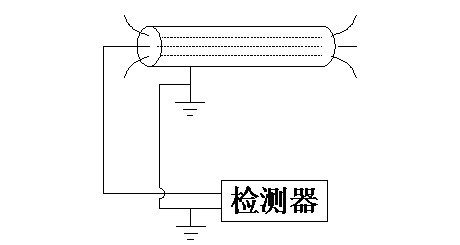

g、将测试线插头插到仪器的输入插口上，测试线的芯线（红色夹）与电缆相线连接，测试线的屏蔽层连线（黑色夹）与电缆地线连接，如图2.1所示：

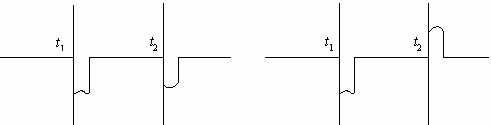

8、电缆故障测试仪按 “采样”键，则屏幕显示出如图2.2、图2.3所示波形：
