三种电缆故障查找方法及电缆故障查找解决方案
| 作者：陕西意联电气 | 标签： 电缆故障测试仪
三种电缆故障查找方法及电缆故障查找解决方案，陕西意联电气是专业生产电缆故障测试仪的厂家，产品型号丰富，价格合理，专业电测10年，生产的电缆故障测试仪在行业内都广受好评，以打造具权威的电缆故障测试高压设备供应商而努力。找电缆故障测试仪,选陕西意联电气，打造电测精品。
由于输电线路越来越多地使用电力电缆，使得电缆的生产厂家急剧增多，市场的竞争日趋激烈。市场竞争的激烈，带来的直接后果是电缆质量下降，从而引发电缆的平均故障率要高的多；同时由于电缆多为地埋形式，出故障后人很难观测到。因此，查找电缆故障便成了电缆行业较突出的问题。
无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力损坏等原因造成故障。电缆故障分为接地、短路、断线三类。三类电缆故障类型主要有以下几方面：一芯或两芯接触；而相芯间短路；三相芯线完全短路；一相芯线断线或多相断线。因此，如何准确快速地判断电缆故障查找，迅速维护恢复电力系统的正常运行，就成了我们要研究的要点。以下从几个方面进行阐述，重点为如何减少电缆故障查找时间，为电力系统迅速恢复做出快的解决方法。大限度减少由于电缆故障而导致的生产损失。
电缆故障查找方法
Ａ、电容电流测定法
电缆在运行中，芯线之间、芯线对地都存在电容，该电容是均匀分布的，电容量与电缆长度呈线性比例关系，电容电流测定法就是根据这一原理进行测定的，对于电缆芯线段线故障的测定非常准确。
Ｂ、测声法
所谓测声法就是根据电缆故障放电的声音进行查找，适合于电缆隧道及电缆沟内的电缆故障查找方法。该方法对于高压电缆芯线对绝缘层闪络放电较为有效。
Ｃ、电桥法
电桥法就是双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算故障点。适用于无法直接观测的直埋或配管电缆。该方法对于电缆芯线间直接短路或短路点接触中小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻将至1Ω以下，再按此方法测量。
电缆故障分析及电缆故障解决
故障
一：整条电缆被烧断或某一相被烧断，此类故障造成配电柜上的电流继电器动作，电缆在故障处损坏相当严重。
故障
二：电缆各相都短路，同样，此类故障造成配电柜上的电流继电器和电压继电器都动作，电缆在故障点损坏也很严重（可能是受外力引起的）。
故障
三：电缆只有一相断路，电流继电器动作，故障点损伤较轻但表露较明显�？赡苁歉孟嗟缌魈蠡蛘呤怯傻缋轮柿吭斐�。电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。

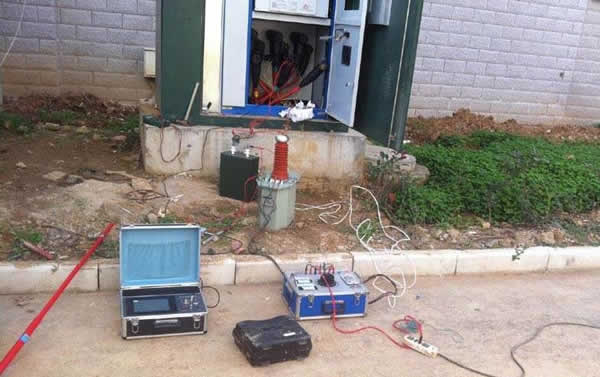

电缆故障探测仪系统中的测距仪和定位仪结合使用能非常方便地完成测试。同时针对不同故障特征及电缆长度也可独立完成测试。具体如下：
第1类故障和第二类故障假如电缆较短时（小于500米）可直接使用故障定位仪进行故障定位，无须测距仪配合。只需手持接收机沿路径（路径可边走边测）走上一遍，即可确定故障点。
第三类故障：由于电缆在故障点处损坏较轻，发射机发出的信号在此泄漏较少，用定位仪故障定位时，指示范围较窄，这时可先用测距仪测出故障点大概间隔，再用定位仪定位也很方便。
第四类故障：此类故障是目前所有电缆故障中难测的一种故障，此时可用测距仪分别在电缆两头对电缆进行测试，再拿测试结果和实际长度相比较，就可将故障点确定在一个很小的范围内（1-3米），此时将电缆挖开后再找出可疑点，或干脆将这一段电缆锯掉（由于低压电缆很便宜，尽缘要求低，接头好做），或用定位仪，在这一段范围采用音频定位，也可确定故障点。
目前，广大的电力电缆故障测试仪的用户所使用的以"冲闪法"为基础的电缆故障测试仪，在解决低压电缆的低阻故障和死接地故障时，一般都能用测距仪较方便地粗测出故障点的间隔（此类故障点的间隔测试是无须高压放电设备的，用的是低压脉冲法），但故障点定位还是要用打火、放电、听声音这一方法，同时该类仪器的路径仪和定点仪是分开的，这就造成了找准路径时无法同步定点，而定点时又往往走偏路径，而且该类仪器的路径仪由于原理所限，找电缆路径时，很难找到电缆的正确路径，一般是在1-2米的宽度之间。
电缆故障探测仪从实用性出发，恰好弥补了上述使用缺陷，它可对电缆的"故障点定位、埋深、路径"同步进行测试。仪器对故障、路径、埋深的指示非常直观，不需要做技术分析，也完全不依靠操纵者的经验。使本来繁琐的故障测试工作变成一件轻松有趣的事，所以广大的"冲闪法"电缆仪用户，假如再拥有一台DFDL-SI电缆故障探测仪，加上原有的测距仪，就可组成一套较完善的电缆故障测试仪。同时对高压电缆的低阻、断路故障也可快速定点，进步工效数倍。
实际上广大用电企业、单位在日常生产中很少接触到高压电缆的维护，由于高压电缆的维护权一般是由地市级的电力部分专门负责维护的。而低压电缆的数目要远远大于高压电缆的数目,对于企业、厂矿单位、住宅小区、科研院所、较发达的乡镇农村、大专院校、一些中小城市、县级供电局来说，对低压电缆故障的解决，才是他们关心的。
事实上低压电缆用户需要的是一种操纵简单，携带方便，实用性强，价格便宜，适合野外操纵的工具型测试仪。又由于低压电缆的尽缘强度较低，测试低压电缆的故障时假如用打火放电的方法来测，我们发现这种方法有时会造成二次故障，更为严重的是，经过打火放电以后会降低电缆的使用寿命，使故障发生率增加，这样就会严重影响到正常供电和生产。
