电缆故障测试实例以及测试波形分析:10KV交联电缆接死地故障低压脉冲测试波形
故障类型：此电缆为高压交联电缆、运行单相击穿，故障相绝缘电阻接近0欧姆，电缆全长1300m左右,电缆在电缆沟电缆架之上铺设。
测试过程：先用低压脉冲法对二根好相分别进行相地、相间全长测试，测试波形如图1所示（2微秒扩转后），测试全长为1296m,与实际长度接近。

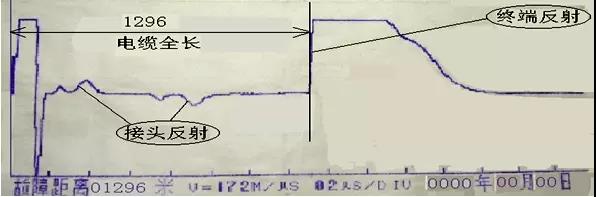

图1 低压脉冲法测试全长反射波形

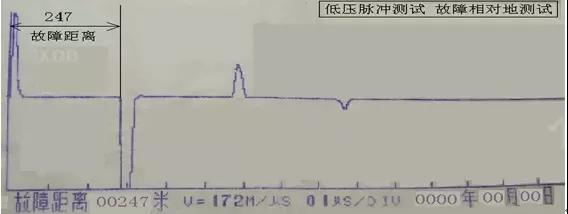

图2 低压脉冲法测试接地故障反射波形
图1测试波形中有很小的接头反射，需要注意的是，当电缆上有两个以上的接头时，接头反射波形反映的距离就只有前面的正确，后面的就不正确了（各接头多次反射波形叠加）。
随后，对故障相用低压脉冲法测试，测试波形如图2所示：
波形分析：图2中，为标准的短路故障反射波形，故障距离为247m，后用高压冲闪法测试验证，测试距离一致（冲闪法测试短路故障时，反射波形全为正波形，反射波形前面没有负反冲波形，要注意区别）。 后在测试距离附近找到了封闭性的故障点。
测试提示：死接地故障，用低压脉冲法就能测试出故障距离，但是故障定点就相对比较困难，特别是封闭性死接地故障，放电声特别小，象本例故障，电缆放在地面上，也只能听到一定的范围内有放电声，难以确定放电点。所以要用多种方法，综合分析判断故障点。用在电缆外表面撒沙土的方法，确定放电点，是安全又准确的方法，实际测试时，遇到封闭性接地故障，可以做为准确确定故障点的一种方法运用。
