▍ 简要说明 ↴

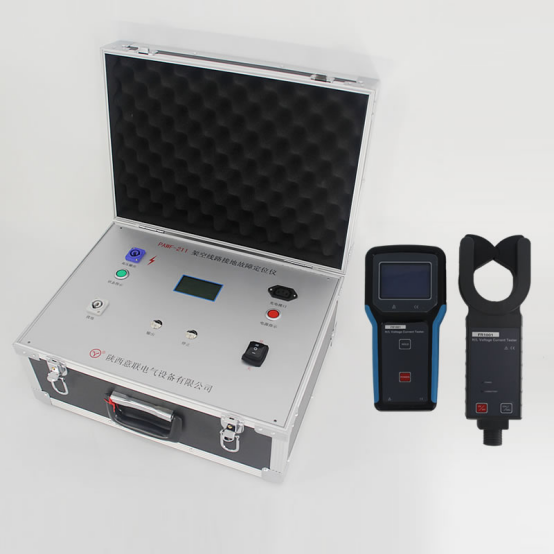

YLDL-211 配电线路单相接地故障点定位仪，用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击 穿、避雷器击穿等隐蔽性接地故障，查找快速，省时省力，可缩短60%的查找时间。
▍ 产品功能及特点 ↴
• 查找快速准确： 采用基于时序和相位的多证据融合故障方位判别技术，不受测量距 离（线路高度）误差的影响，不受线路长度和分支数量的影响，故 障点误差不超过1米
• 适用范围广：多模式测量技术，适合各种类型接地故障（包括低阻接 地、高阻接地、弧光接地和混合型接地）的定位
• 携带、使用方便：信号源采用锂电池供电，体积小、重量轻携带方便， 自带电源，无需发电机，可车载充电
• 操作安全、可靠：操作人员通过绝缘杆操作，装置内部设有过压�；�，确保操作安全
▍ 产品技术参数 ↴
• 输出交流检测电流： 0~40±2mA
• 输出交流检测电压： 0~3kV
• 输出直流接地阻抗电流： 0~37±2mA
• 输出直流接地阻抗电压： 0~4.2kV
• 输出功率： 有效zui大输出功率95W
• 测量范围： 接地电阻 ≤100kΩ
• 检测线路长度： ≤100km
• 接地阻抗测量： 0～2000 kΩ
• 接地阻抗测量精度： 10%±2kΩ
• 装置尺寸： （mm）L457*W370*H184
• 装置重量： 11.3Kg
▍ 钳表与手抄器技术规格 ↴
• 检测方式： 钳形CT，积分方式
• 传输方式： 433MHz无线RF传送，传输距离约30m
• LCD尺寸： 62mm×44mm
• 装置尺寸： 长100mm×厚35mm×高204mm
• 采样频率： 2次/秒
• 分辨率： 0.1mA
• 钳口尺寸： Ф50mm
• 测试精度： ±2%±5dgt （23℃±5℃，80%RH以下）
• 测量范围： 0.1mA～1200A（50Hz）；0.1 mA～200 mA（22Hz）
