电缆故障测试仪器功能特点和技术指标
| 作者：陕西意联电气 | 标签： 电缆故障测试仪

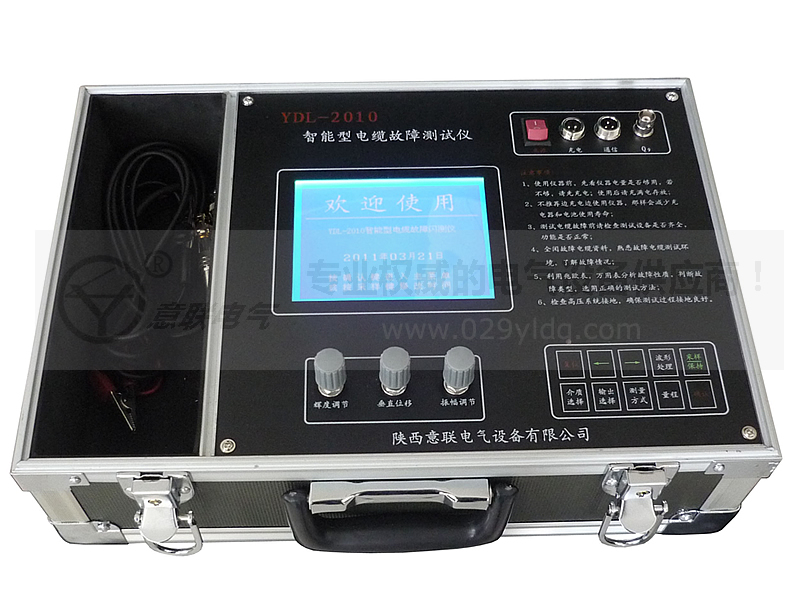

二次脉冲法电缆故障测试仪功能特点
a、可测35KV以下等级所有电缆的高、低阻故障，适应面广。
b、采用先进的“二次脉冲法"测试技术。同时还有传统的冲击高压闪络法和低压脉冲法。
c、任何高阻故障均呈现类似低压脉冲法测试短路故障的波形特征，极易判读。
d、具有方便用户的软件和全中文菜单以及荧屏触摸按键操作。按键定义简单明了。
e、大液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
f、具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
g、具有标准打印机接口。
h、无测试盲区。
i、内置电源，可在无电源环境下测试电缆的开路及低阻短路故障。
二次脉冲法电缆故障测试仪主要技术指标
a、测试方法：二次脉冲法；冲击高压电流取样法；低压脉冲法.
b、冲击高压：低于35KV
c、数据采样速率: 48MHz、24MHz、12MHz、6MHz
d、测试距离：＞16Km
e、读数分辨率：1m
f、系统测试精度小于20cm
g、测试电缆长度设有：短距离（＜1Km ）； 中距离（＜3Km）；长距离（＞3 Km）三种 测试脉冲幅度：约400VPP
h、二次脉冲发送及故障反射信号的自动显示，使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似低压脉冲法测试的短路故障波形。
i、具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。
g、能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
k、内置电源：充满电后可连续工作1小时，亦可外接交流电源工作。
