【电缆故障测试仪】使用方法
| 作者：陕西意联电气 | 标签： 电缆故障测试仪

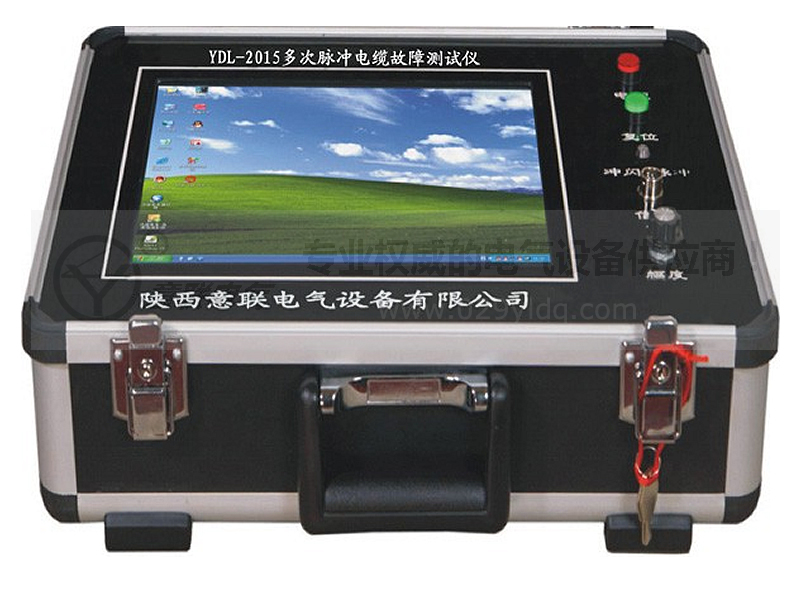

电缆故障测试仪操作方法多次脉冲法故障测试波形极易判断、准确性也较高，但要获得一个较为理想、方便判读的波形还需掌握一定的技巧。
A、在多次脉冲法测试过程中，高压设备与故障电缆之间串有“脉冲产生器”，实际加到电缆故障相上的冲击高压比高压发生器输出的电压要低一些。如果高压发生器的输出电压已经达到35——42KV，故障点还未击穿，电缆故障测试仪此时应更换冲击高压闪络电流取样法进行测试。
B、有时故障点距测试端较远，回波较弱，就必须调整“长度选择”，以便得到较强的故障回波。电缆故障测试仪设有“短距离”、“中距离”、“长距离”三种状态�！岸叹嗬搿笔屎喜馐�1Km距离内的故障，“中距离”适合测试1——3Km距离内的故障，“长距离”适合测试3——16Km距离内的故障。
C、
电缆故障测试仪为了保证故障点的充分击穿和有足够的电弧延续时间，建议使用2微法耐压35KV以上的储能电容。
D、现场按多次脉冲法接好线路后，*次施加冲击高压如果得不到较为理想的测试波形，也是很正常的。因为事先并不知道故障的距离，故障点的抗电强度也不清楚。如果冲击电压加得不够高，故障点没有被冲击高压击穿产生电弧，电缆故障测试仪是采集不到故障回波的。这时只能看到终端开路波形。必须提高冲击电压直到看到故障回波为止。
